L’apport le pus intéressant d’ArcGis Pro 1.0 c’est, incontestablement, la possibilité de travailler avec deux fenêtres liées, l’une affichant les données en 2D telles que vous avez l’habitude dans ArcMap, l’autre affichant la même emprise mais en 3D.
Mais le problème c’est que jusqu’à présent, sauf rares exceptions, vous n’avez jamais créé des couches 3D. Toutes vos données, ou presque n’ont que des X,Y. Normal, puisque le Z n’apportait que du travail supplémentaire!
Au fait, ce n’est pas si compliqué de résoudre ce problème. Tout ce qu’il vous faut c’est une couche de référence pour le fameux Z. En termes plus techniques, en général, un MNT (modèle numérique de terrain). Cette couche va vous permettre de créer les données Z de vos autres couches, en suivant les pas décrits ci-après. On va pas s’attarder ici sur comment choisir la couche de référence Z, mais cela implique une réflexion aussi poussée que celle que vous avez eue (ou que vous devriez avoir eue!) lors du choix de votre référentiel X,Y.

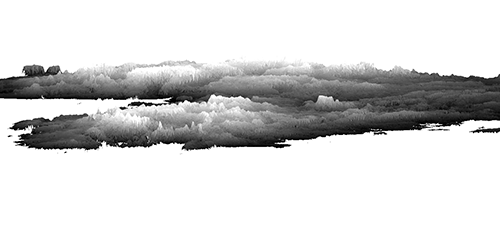

Dans l’exemple suivant nous utilisons comme référence le modèle numérique de terrain avec un pas de 90m dérivé de l’USGS/NASA SRTM (http://srtm.csi.cgiar.org) qui est gratuit et téléchargeables directement. Les images correspondent à la visualisation 3D sous ArcScene.
La couche 2D que nous avons choisi c’est la couche de cours d’eau du SANDRE (http://www.sandre.eaufrance.fr) pour la Bretagne. C’est une couche au format shape avec des données linéaires X,Y.

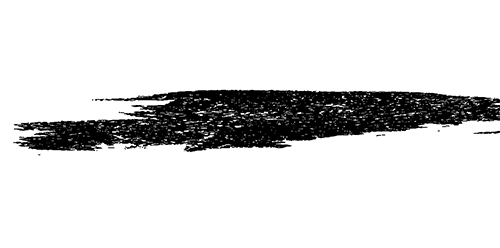

L’ensemble des cours d’eau apparaît « à plat » car il n’y a pas d’information Z. Sous ArcScene vous pouvez demander à les « draper » sur les données 3D, mais cette opération n’agît que sur l’affichage.

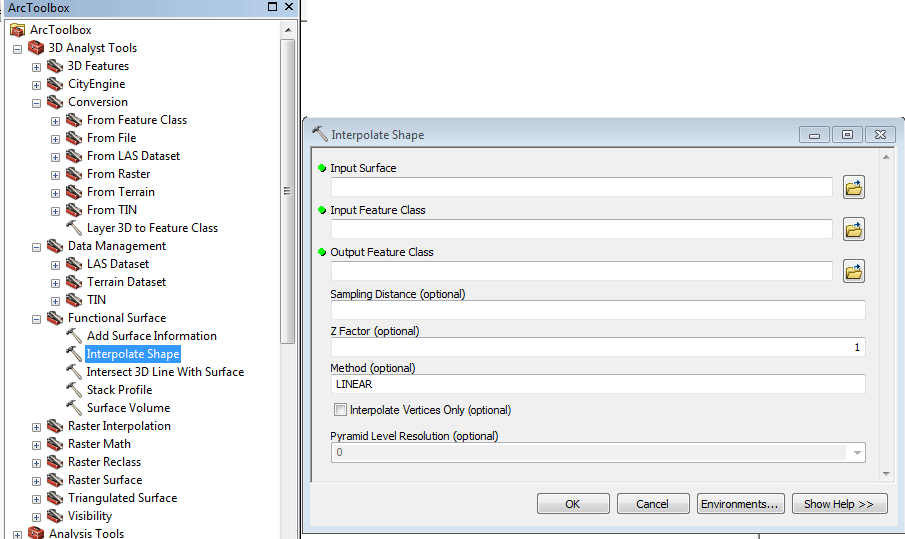

Pour convertir la couche X,Y en X,Y,Z vous disposez de la commande « Interpoler une forme » (Interpolate shape dans la version anglaise) dans la boîte à outils 3DAnalyst.
Vous avez trois couches à renseigner:

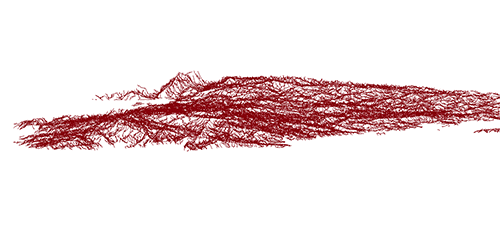

Le résultat est une couche qui, quand elle est affichée en 3D (ici ArcScene) n’a plus besoin de drapage car elle contient elle-même les informations verticales.
